Online Kesintisiz Güç Kaynakları

Online UPS Nedir?

Online UPSler’de şebekede enerji olsun ya da olmasın yük sürekli olarak evirici üzerinden beslenir. Yani KGK’nın girişi ve çıkışı birbirinden tamamen izoledir. Arada doğrultucu ve evirci sistemler mevcuttur, Eviricinin girişine şebeke varken doğrultucudan gelen sabit DC gerilimi, şebeke yokken aküden gelen sabit DC gerilimi, evirici üzerinden AC ye çevirdiğimiz için yani sabiti çevirdiğimiz için, çıkışımıza sürekli olarak 220 Volt 50 Hz, şebekeden bağımsız bir sinüs elde edilerek yük beslenmiş olunur. Bu yapıdaki KGKler sürekli olarak devrede olduğu için elektrik kesintisinde tepki süresi 0 ms dir. Şebekede enerji olduğu sürece hem aküler şarj edilir, hem de şebeke ile aynı frekansta çalışan evirici yardımıyla yük beslenir.

Online UPS’ler 3 Yapıdan Oluşur;


⮚ Şebekeden sağlanan AC enerjiyi doğrultarak akü grubuna ve eviricilere aktaran "doğrultucu" (Rectifier) ;
⮚ Akü grubundan ve doğrultucudan alınan DC enerjiyi tekrar AC enerjiye evirerek yüklere aktaran "evirici“ (Inverter) ;
⮚ Bu işlemler için gerekli DC enerjiyi depolamak için kullanılan "akü grubu" dur.

Online UPSler hassas ve kritik yüklerde tercih edilir.

Online UPS Nasıl Çalışır?

Bu tip KGKlar’da çift çevrim yöntemi kullanılmaktadır. Burada, önce şebekeden beslenen AC, doğrultma işlemi ile DC'ye dönüştürülür. Bu DC, ters çevirme işlemi ile AC'ye dönüştürülür ve bağlı olduğu yüke veya ekipmana verilir. Bu tip KGK, elektriksel izolasyonun zorunlu olduğu yerlerde kullanılır. Burada normal AC akımı ile beslenen doğrultucu doğrudan eviriciyi beslemektedir. Bu nedenle çift dönüşümlü KGK olarak da bilinir. Online KGK’ların birçok çeşidi vardır.

Elektrik kesintisi olduğunda doğrultucunun devrede hiçbir rolü yoktur ve sisteme bağlı olan aküler eviriciye güç verir. Şebeke geri geldiğinde, doğrultucu eviriciyi beslerken aküleri de şarj etmeye başlar.

Normal çalışma anında eviricinin çıkışı, evirici statik anahtarı üzerinden yükü besler. Anormal bir durumda (evirici arızası, aşırı yük, aşırı sıcaklık vb) eviricinin devreden çıkması halinde ise evirici statik anahtarı devreden çıkıp, bypass statik anahtarı devreye girerek yükü bypass üzerine aktarır. Böylece eviricinin devreden çıktığı anda yük kesilmemiş olur ve bypass voltajı üzerinden beslenmeye devam eder.

Bakım anında veya KGK’nın tümüyle devre dışı kaldığı durumlarda ise Manuel Bypass kullanılır. Böylece KGK tamamen devre dışı bırakılıp, KGK üzerinde çalışma yapılabilir. KGK’nın bakımı öncesinde, KGK girişi şebekeden jeneratöre aktarılırsa, cihaz bakım bypass modundayken yükler jeneratör üzerinden beslenmiş olacak ve böylece bakım esnasında oluşacak şebeke kesintilerinden veya dalgalanmalarından yükler etkilenmeyecektir.

Online UPS Fiyatları

Teklif almak için bizimle iletişime geçin.

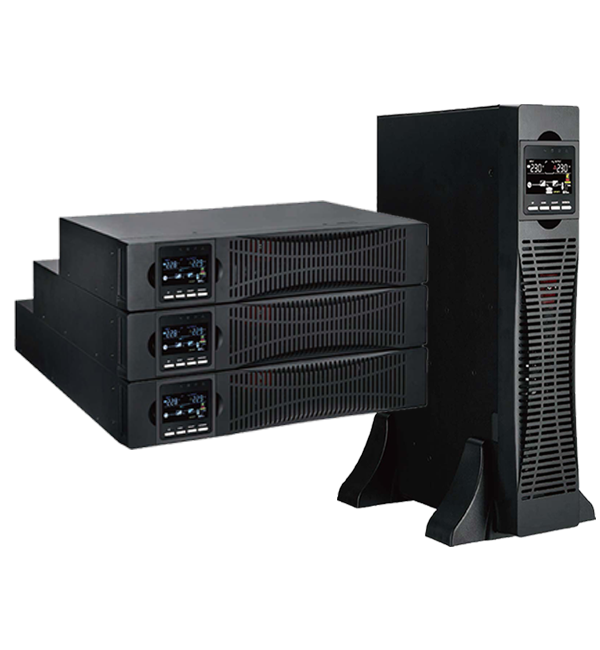

1 kVA Online UPS

İnform ürün gamında yer alan yüksek verimli 1kVA online UPS modelleri için satış ekibimiz ile iletişime geçiniz.

3 kVA Online UPS

İnform ürün gamında yer alan yüksek verimli 3kVA online UPS modelleri için satış ekibimiz ile iletişime geçiniz.

UPS de düşük giriş akım harmoniği ve düşük çıkış gerilim harmoniğinin faydası nedir?

Bir UPS de THDi ˂ 3% (akım) ve THDv ˂ 1.5%(gerilim) harmonik değeri ile harmonik kaynaklı ortaya çıkabilecek birçok teknik sorunun önüne geçilmiş olur.

https://www.inform.com.tr/kesintisiz_guc_kaynagi_inform_3_faz-giris-3_faz_cikis_estia.html

https://www.inform.com.tr/kesintisiz_guc_kaynagi_inform_3_faz-giris-3_faz_cikis_solutio.html

UPS’lerde bulunan frekans konvertörü çalışma modunun faydası nedir?

UPS’lerde bulunan farklı çıkış frekansı (50Hz - 60Hz) değerlerini almamızı sağlayan çalışma modları ile farklı çıkış frekansı ihtiyacı olan projelerde ekstra ürün kullanımına gerek kalmadan ihtiyacımıza çözüm sağlanmış olur.

https://www.inform.com.tr/kesintisiz_guc_kaynagi_inform_3_faz-giris-3_faz_cikis_estia.html

https://www.inform.com.tr/kesintisiz_guc_kaynagi_inform_3_faz-giris-3_faz_cikis_solutio.html

UPS de akıllı fan hız regülasyonunun avantajı nedir?

UPS içi sıcaklık anlık ve otomatik olarak ölçülür ve anormal bir sıcaklık artışında akıllı fan yönetimi ile fanlar uygun hızda devreye girip UPS içi sıcaklık otomatik ayarlanabilir.

https://www.inform.com.tr/kesintisiz_guc_kaynagi_inform_3_faz-giris-3_faz_cikis_estia.html

https://www.inform.com.tr/kesintisiz_guc_kaynagi_inform_3_faz-giris-3_faz_cikis_solutio.html

Bir UPS de gelişmiş olay kaydı ve istatistiksel günlük veri kaydının avantajı nedir?

UPS'e ait tüm verilerin ve olayların kaydı tutulur. Böylelikle UPS ile ilgili her türlü teknik veriyi ekstra bir donanım yada yazılım olmadan gerektiği durumda kolaylıkla elde edebilirsiniz.

https://www.inform.com.tr/kesintisiz_guc_kaynagi_inform_3_faz-giris-3_faz_cikis_estia.html

https://www.inform.com.tr/kesintisiz_guc_kaynagi_inform_3_faz-giris-3_faz_cikis_solutio.html
